Gehäuse für "SAT BOX"

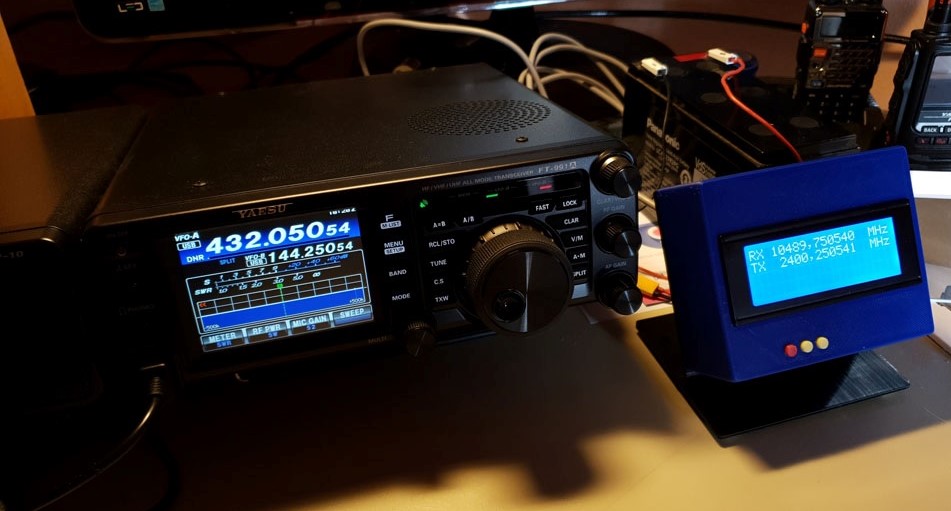

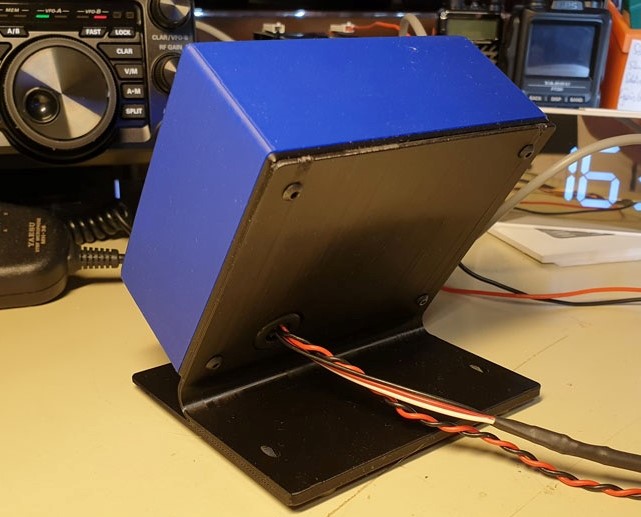

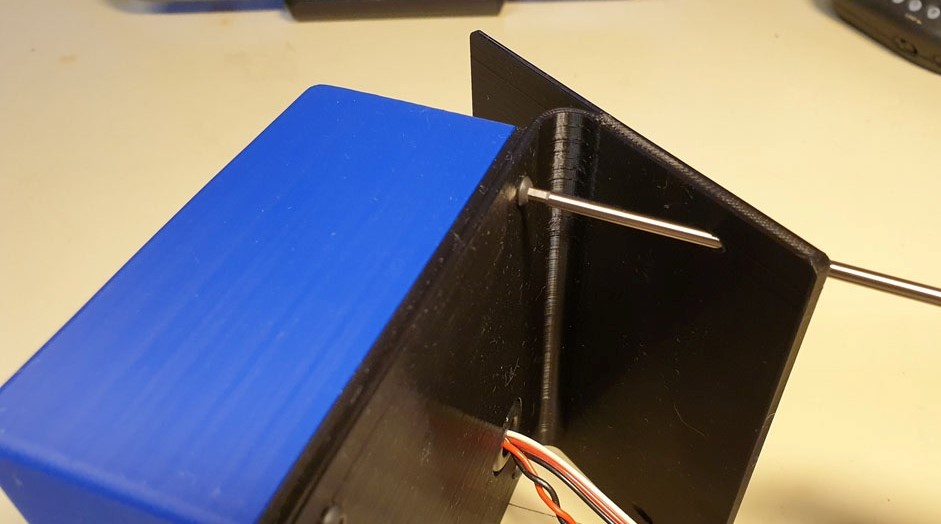

Ein befreundeter OM, aus der Steiermark Erwin, OE6EBF hat zur SAT BOX ein passendes Gehäuse konstruiert und auf seinen 3D Drucker erstellt.

Dankenswerterweise hat er mir gestattet, seine Konstruktion zu veröffentlichen. Nun ist es möglich die 3D Daten (Stepfiles und STL-Files) hier im Downloadbereich herunterzuladen.

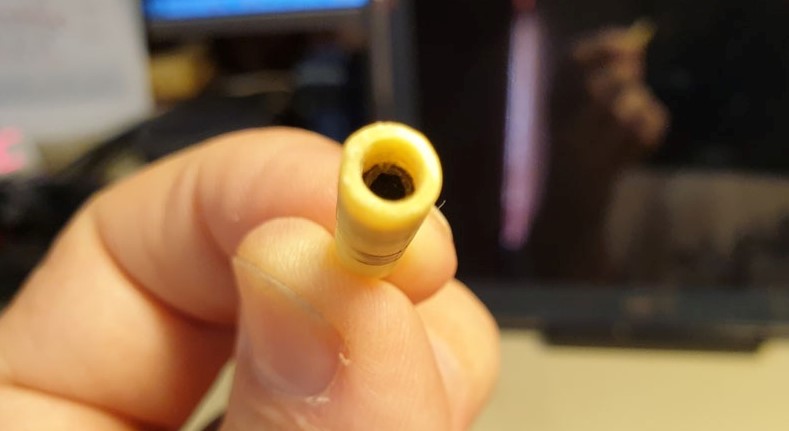

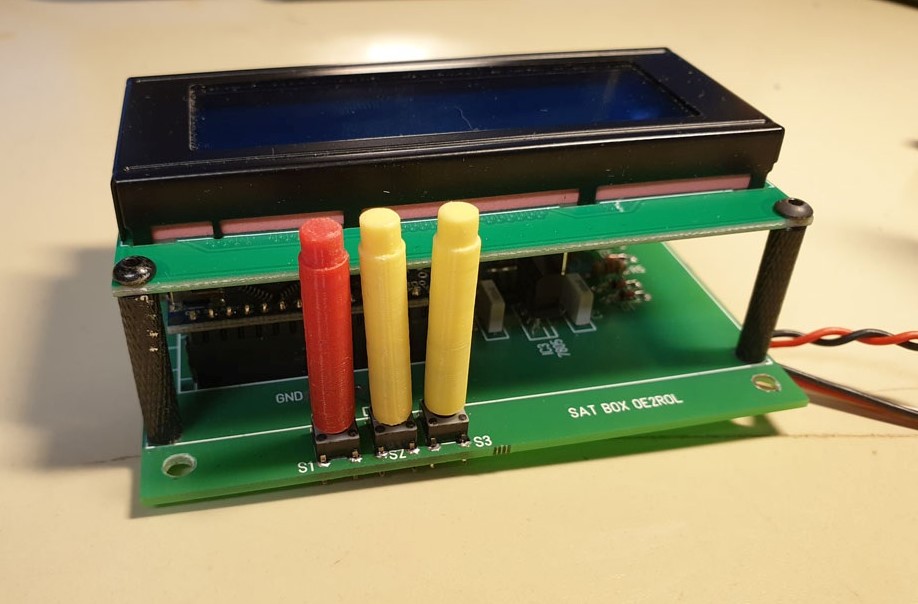

 In die Tastenverlängerungen sind Gewindestifte eingedreht, diese können zum Höhenausgleich der Tasten verwendet werden.

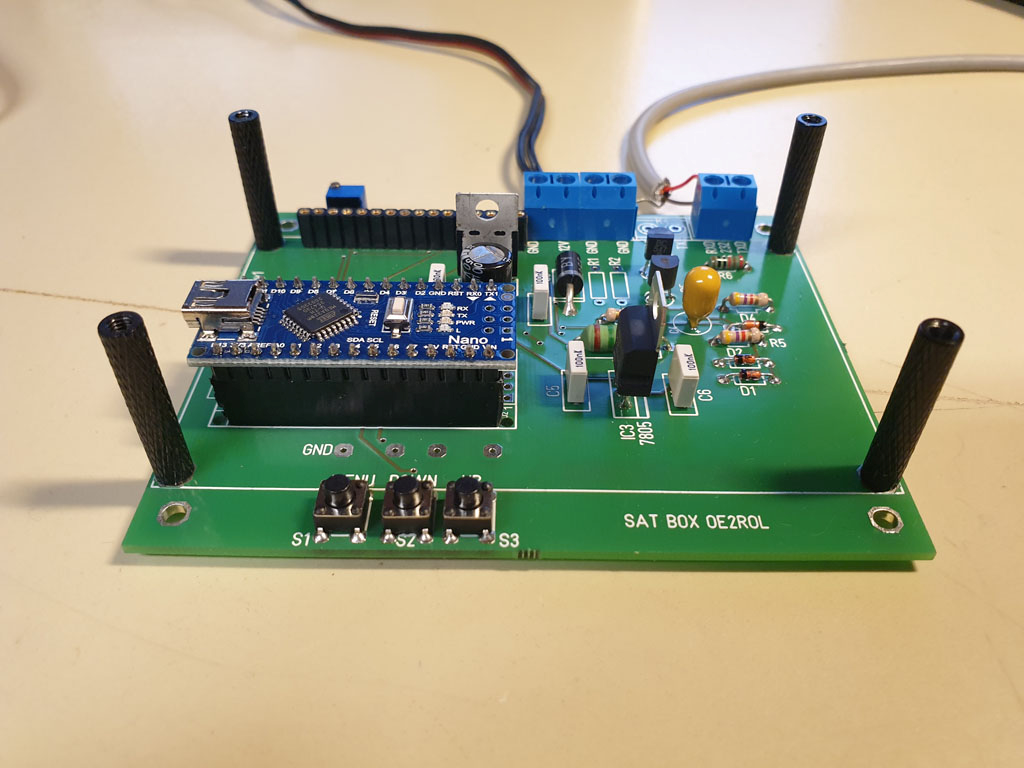

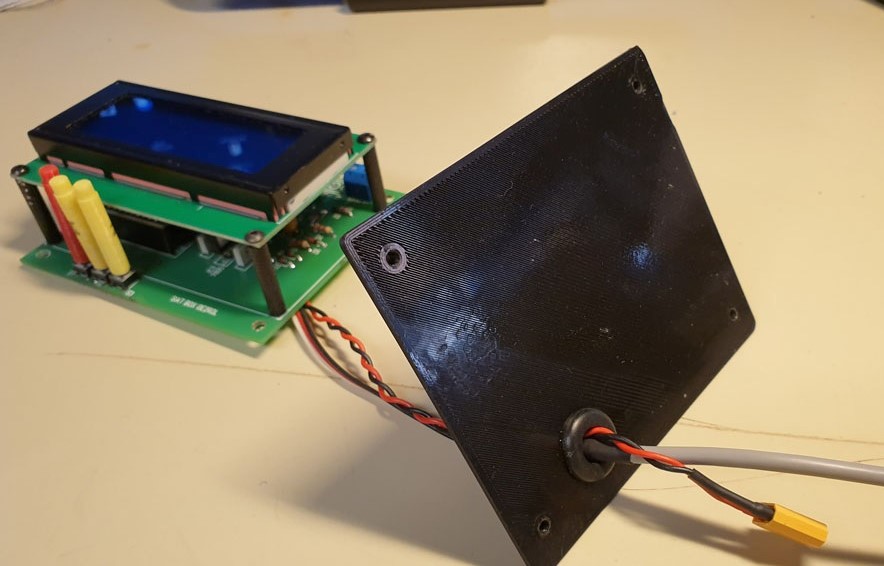

 Die 4 Abstandsbolzen müssen eine Länge von 25mm haben.

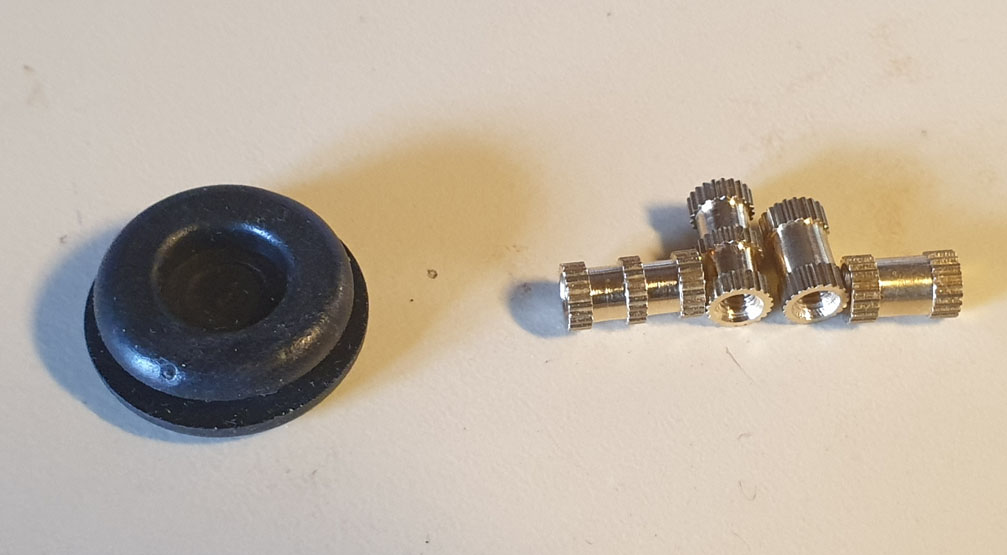

 Die Gummitülle hat einen Aussendurchmesser von 20mm.

4 Stk M3 x 8mm Gewindewinschmelzbolzen wurden verwendet.

Hier ein weiterer Verbesserungsvorschlag des Gehäuses von Dennis DB2OE:

Beim Druck ist uns aufgefallen, dass die Hinterschneidung bei dem "Gewindesteg" etwas zu filigran ist und wegbricht, jedenfalls, wenn man das Gehäuse mit der Front nach Oben druckt, damit es eine schöne Oberfläche gibt. Auch waren die Maße für die Gewindebuchsen zu groß für M3, habe die Löcher nun auf 4mm reduziert und die Knopflöcher um zwei Zehntel vergrößert.

siehe Downloads SatBoxGehaeuse_neu
