Doppelzeppantenne (Doublet)

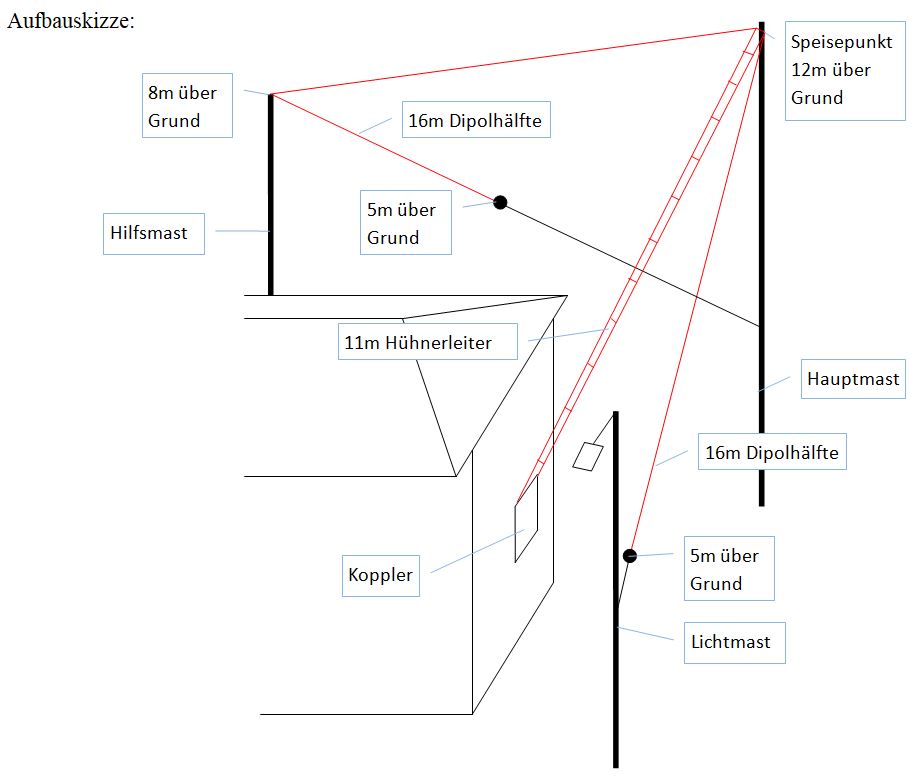

Die Dipollänge beträgt insgesamt 32m, also 2x16m vom Einspeisepunkt in etwa 12m Höhe bis zu den Enden in etwa 5m über Grund, also inverted-V. Das eine Ende ist an einem GFK Mast in etwa 8m Höhe abgewinkelt, das andere Ende führt gestreckt zu einen Lichtmast.

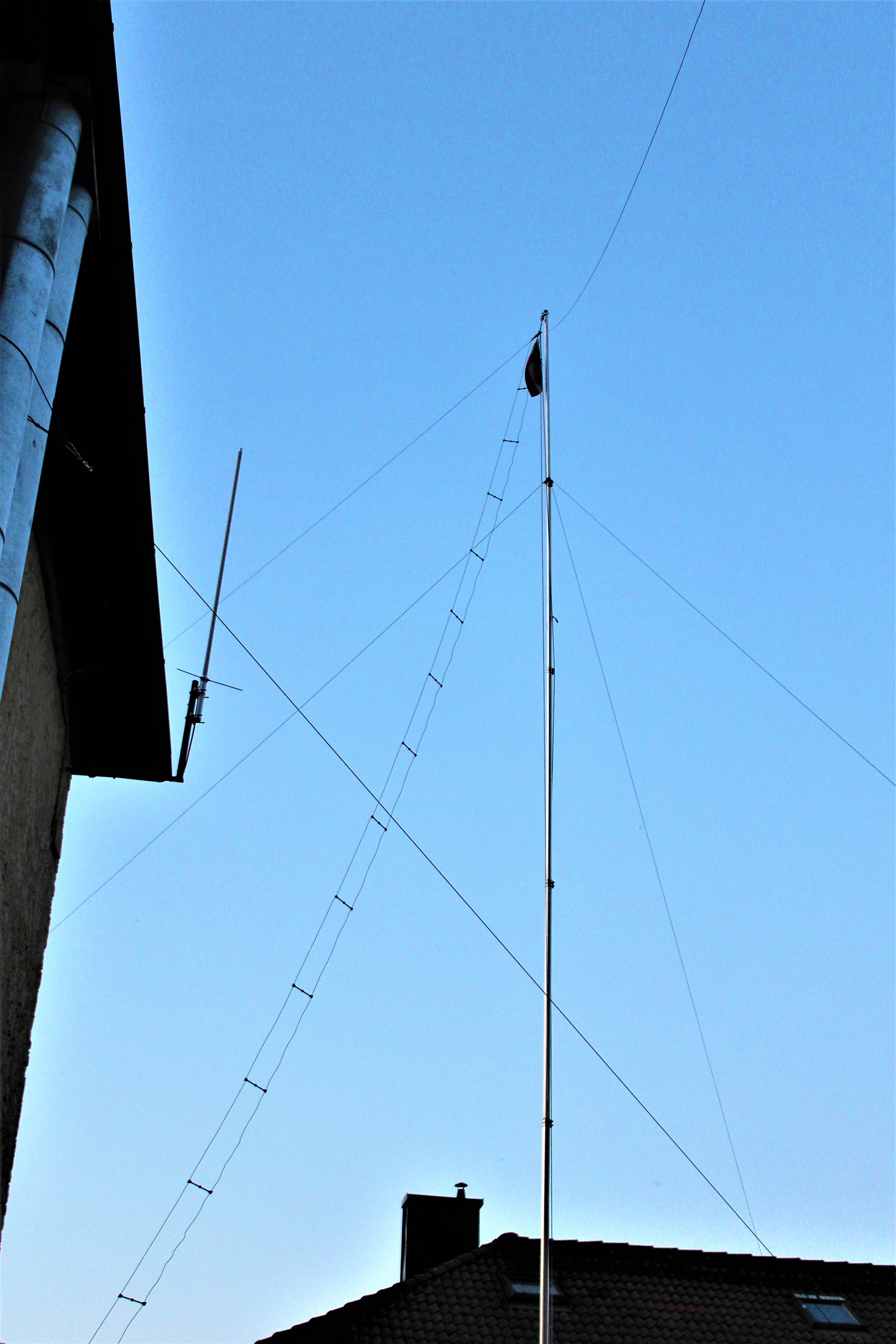

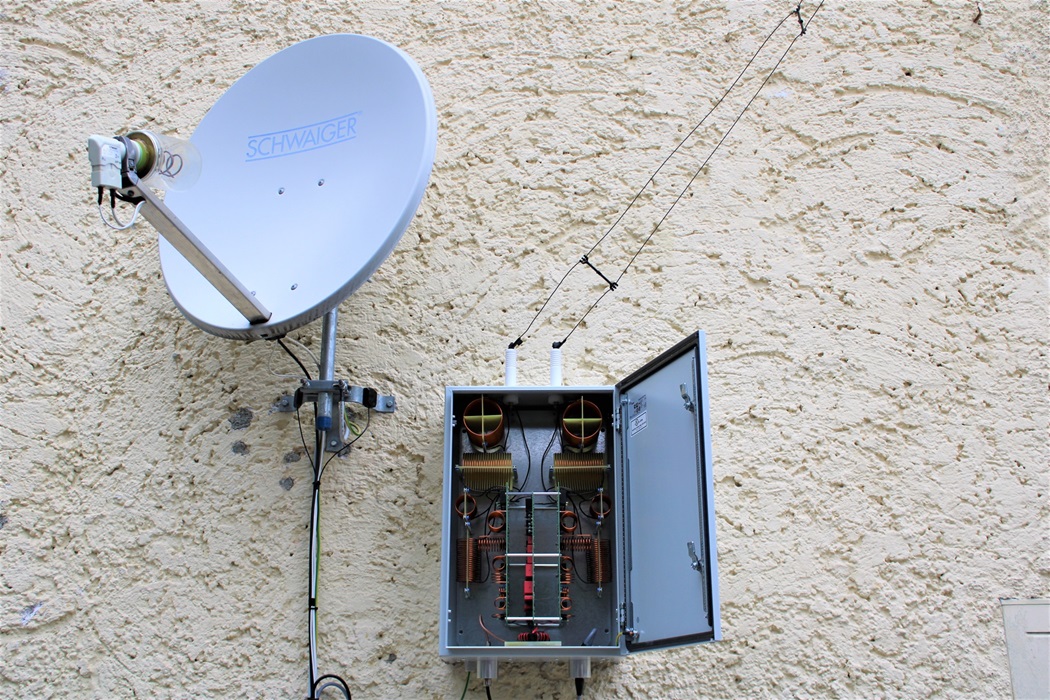

Die Länge der Hühnerleiter beträgt etwa 11m und wird schräg vom Alumast zum Antennenkoppler weggeführt.

Aufgebaut wurde die Antenne aus DX-WIRE FL und einem Hühnerleiter Starter Set 20 x SP120 + 4 x IS120 von DX-Wire. Jeweils ein Draht der Hühnerleiter und eine Hälfte des Dipols bestehen aus einem Stück. Die Hühnerleiter ist ca. alle 75cm mit Spreizern (etwa 11cm Leiterabstand) aufgebaut. Der Wellenwiderstand Z liegt bei etwa 600 Ohm.

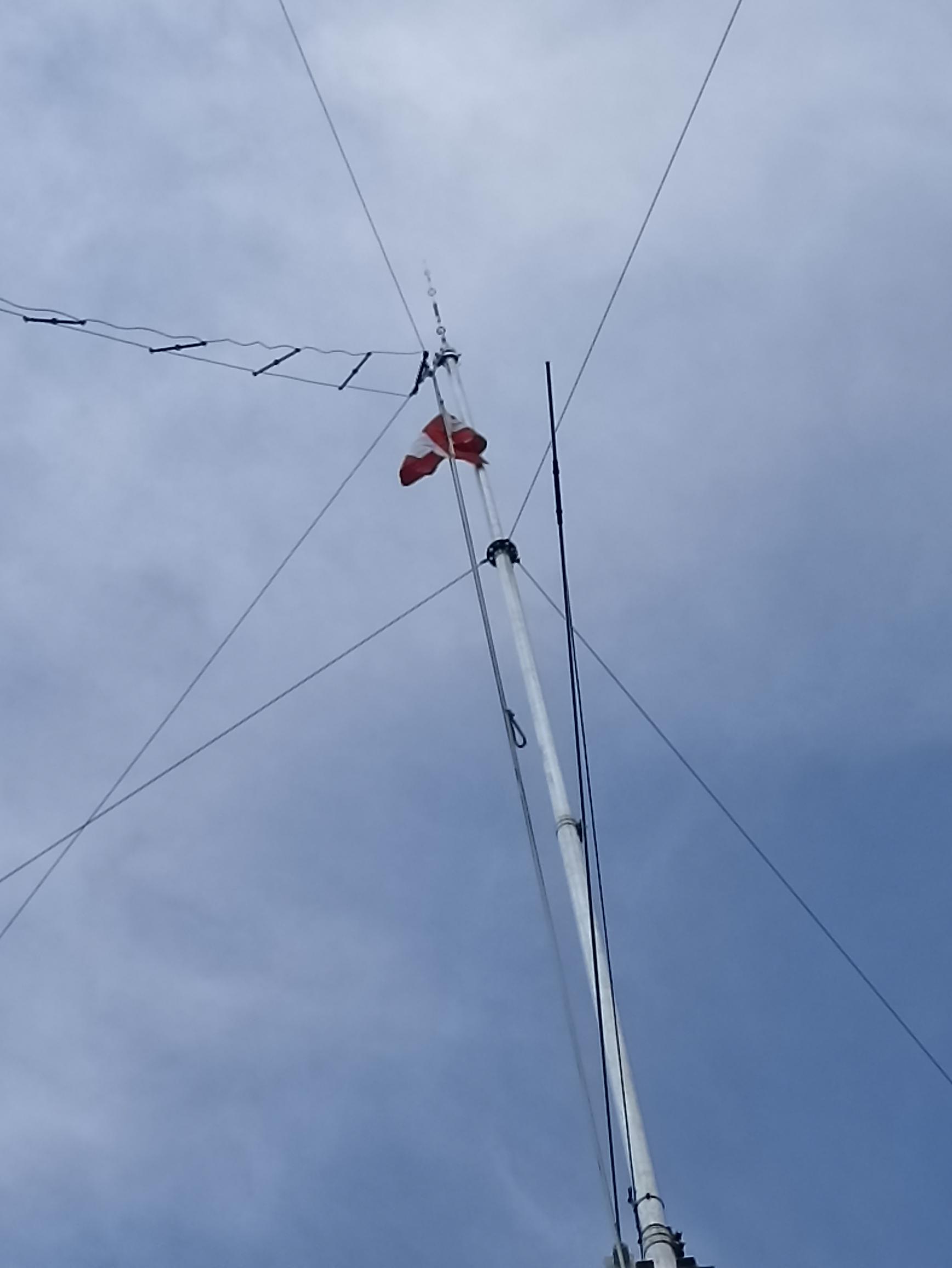

An den Mastspitzen sind Umlenkrollen angebracht, mit der sich die Antenne mit einem Zugseil hochziehen lässt. So muss bei Wartungen oder Tests der verschraubte Teleskopmast nicht jedesmal eingeschoben und der Hilfsmast nicht jedesmal umgelegt werden. Die 3 Seile etwa 2m unter der Mastspitze des Hauptmasts sind Abspannseile aus UV-beständigen Kunststoffseilen ebenfalls von DX-Wire.

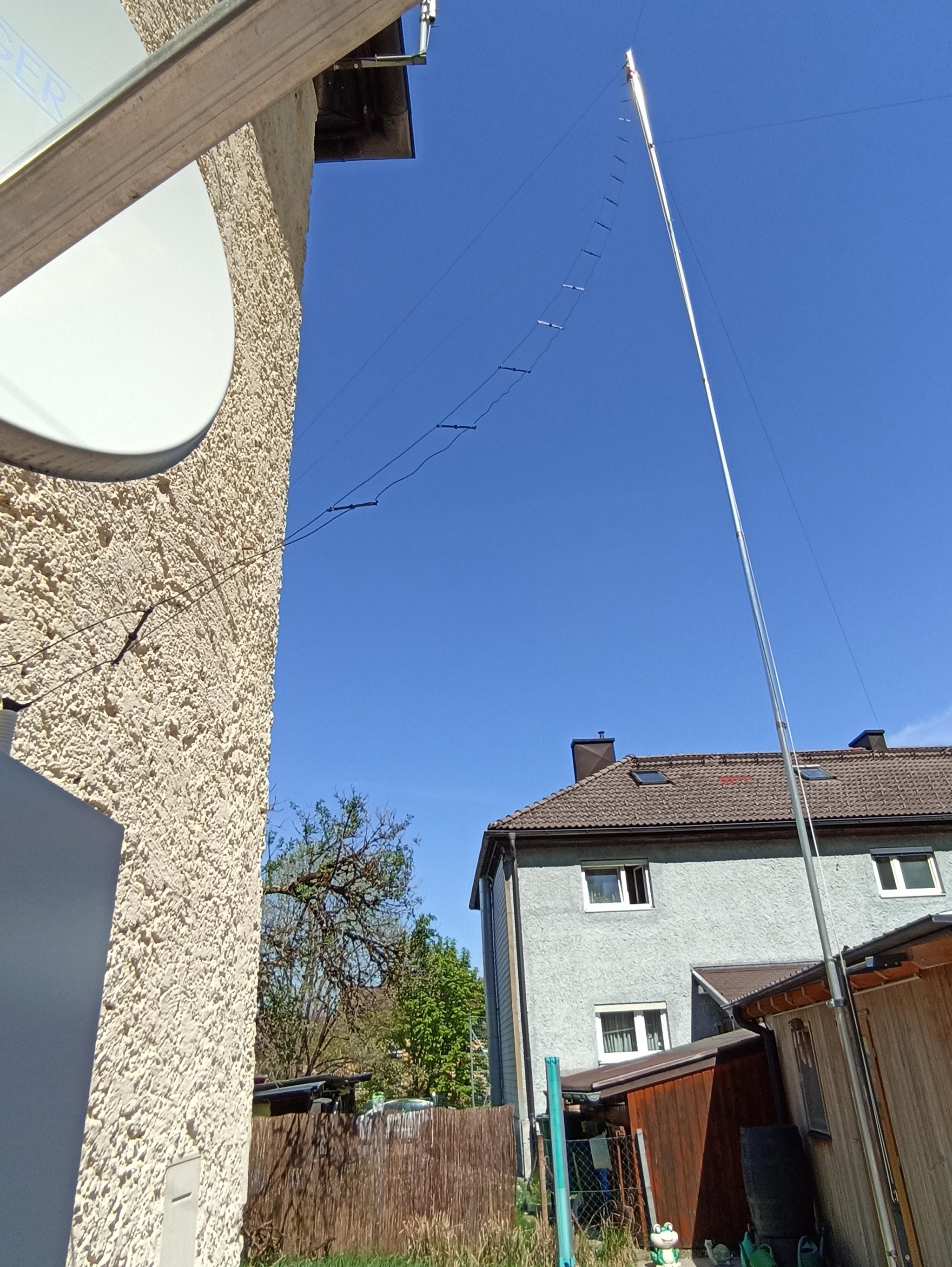

Nachfolgend einige Bilder der Doppelzeppantenne.
