Kollinear für 23cm

Um auch auf 23cm im Mobilbetrieb über unser Gaisberg-Relais OE2XZR in Salzburg  auf 1298,375 MHz QRV zu sein, habe ich einen nicht zu langen Rundstrahler mit möglichst guten Gewinn gesucht. Nach einigen Recherchen bin ich auf eine Kollineare Antenne gestoßen, die lt. Simulation einen Gewinn von etwa 10dB gegenüber einen Dipol aufweisen soll.

Als Transceiver verwende ich einen 23cm Transverter von SG-Labs ​https://www.sg-lab.com/TR1300/tr1300.html​​​, der von 2m auf 23cm und umgekehrt umsetzt. Die Sendeleistung auf der 23cm Seite beträgt bis zu 2W. Auf der 2m Seite verwende ich ein Handfunkgerät von Yaesu (FT-4X). Im Transverter ist die Relais-Ablage von 28MHz einstellbar.

Nun zum Aufbau der Antenne:

Verwendetes Koaxialkabel: RG-213U

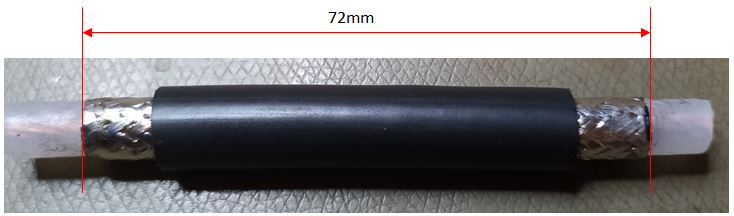

Es werden 9 Kabelstücke lt. Bild abgeschnitten und die Enden abisoliert.

Die Enden werden verzinnt. Achtung, darauf achten, dass dabei das PE Dielektrikum zu heiß wird und schmilzt. Lieber einige Abkühlphasen beim Verlöten einhalten.

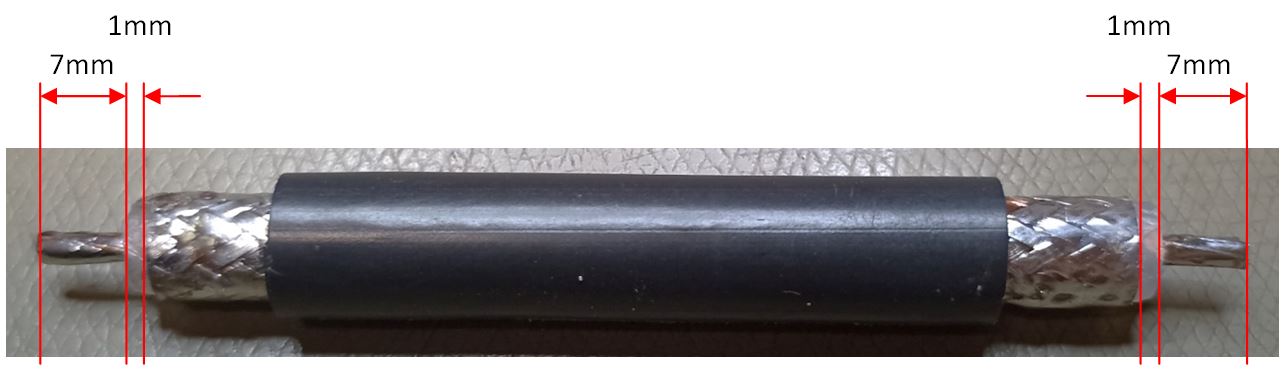

Die verzinnten Enden werden gemäß Bild abisoliert.

Die Innenleiter werden gemäß Bild abisoliert und ebenfalls verzinnt.

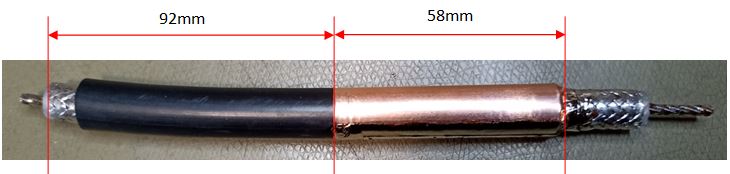

Nun wird als Mantelwellensperre ein Sperrtopf aus Kupferfolie hergestellt. Das linke Ende wird wie im oberen Bild abisoliert und verzinnt.

Die Kupferfolie wird entlang des Stoßes verlötet. Am rechte Ende wird die Kupferfolie mit dem Schirmgeflecht verlötet. Da mein Antennenfuß am Fahrzeug eine PL Buchse ist verwende ich einen PL Stecker. Daher ist das rechte Ende auf die Maße des Steckers angepasst. Wenn möglich ist aber ein N-Stecker zu bevorzugen.

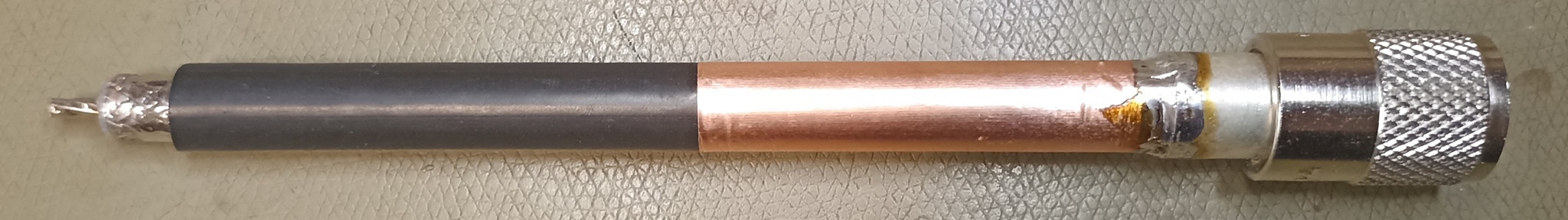

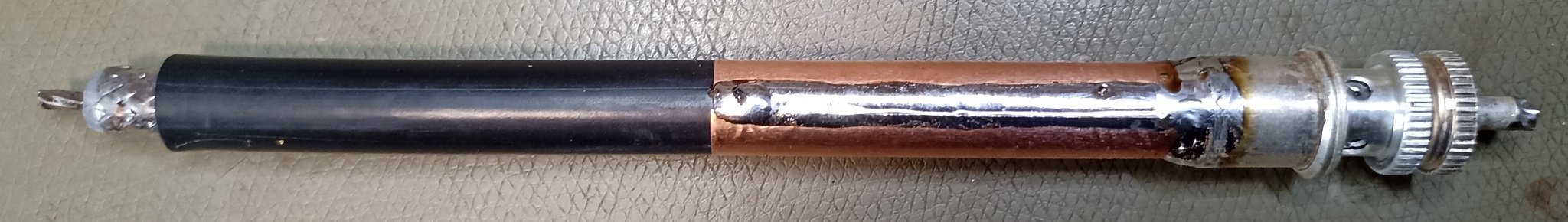

Nun wird der Innenteil des PL-Steckers montiert. Die Masse des Steckers wird mir der Kupferfolie rundherum verlötet.

Die Überwurfmutter des PL-Steckers wird montiert.

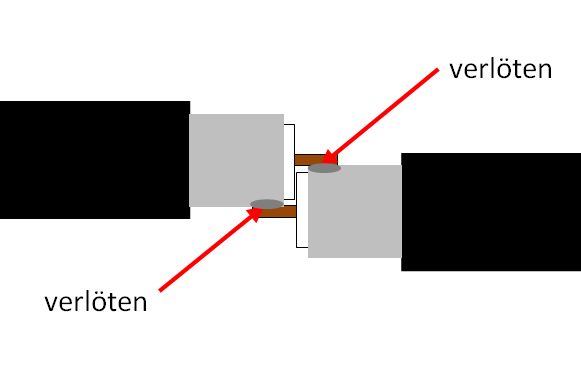

Nun werden die einzelnen Kabelstücke gemäß der Skizze miteinander verlötet.

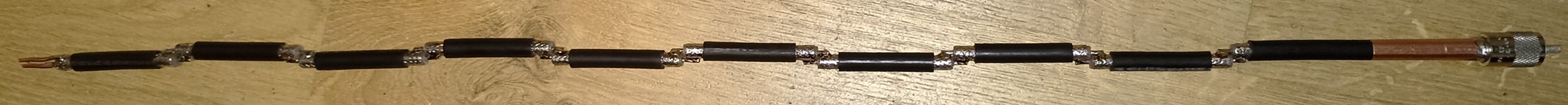

Die Antenne ist nun fast fertig

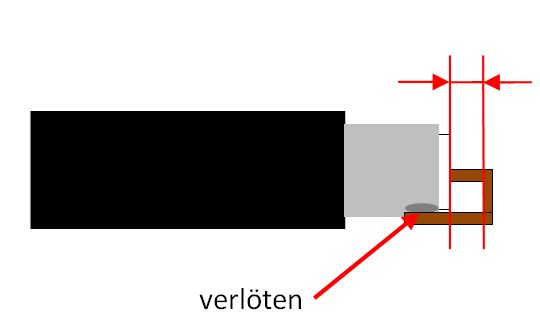

Das Abstimmen erfolgt durch Veränderung der Höhe des Kurzschlussbügels am oberen Ende. Zum Abstimmen sollte bereits ein Kunststoffrohr (16mm PVC Elektro-Installationsrohr) darüber geschoben werden da dieses die Resonanzfrequenz beeinflusst.

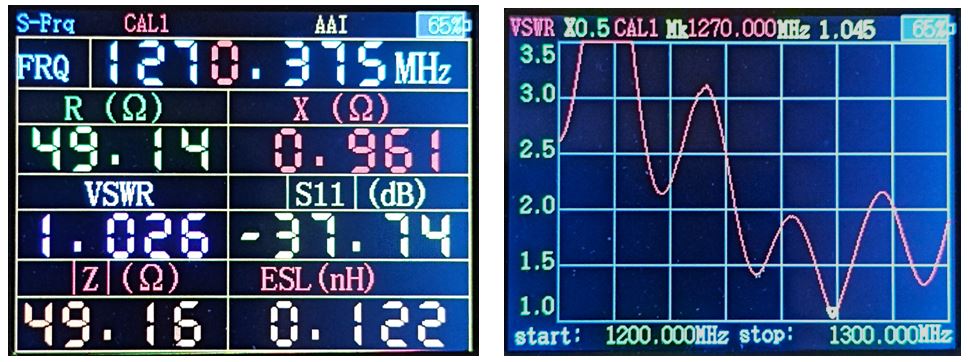

 Die Abstimmung soll natürlich möglichst auf der Ausgabefrequenz des Transverters liegen

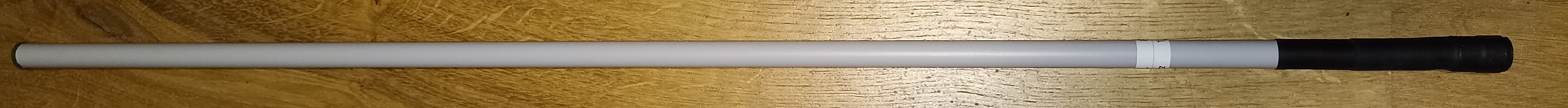

Fertig mit 16 mm PVC Rohr und Gummipfropfen an der Oberseite und Schrumpfschlauch an der Unterseite als Abdichtung
